Kies een oplossing en een isolatiedikte

We hebben ter oriëntatie en indicatie enkele typische na-isolatie situaties en constructies alvast voor u beschreven en doorgerekend.
U vindt er informatie over de warmteweerstand die bereikt kan worden, de warmte-doorgang en de energiebesparing die bereikt wordt t.o.v. de niet-geïsoleerde uitgangssituatie.
Klik op de betreffende link in de linker kolom voor gedetailleerde informatie over die constructie.

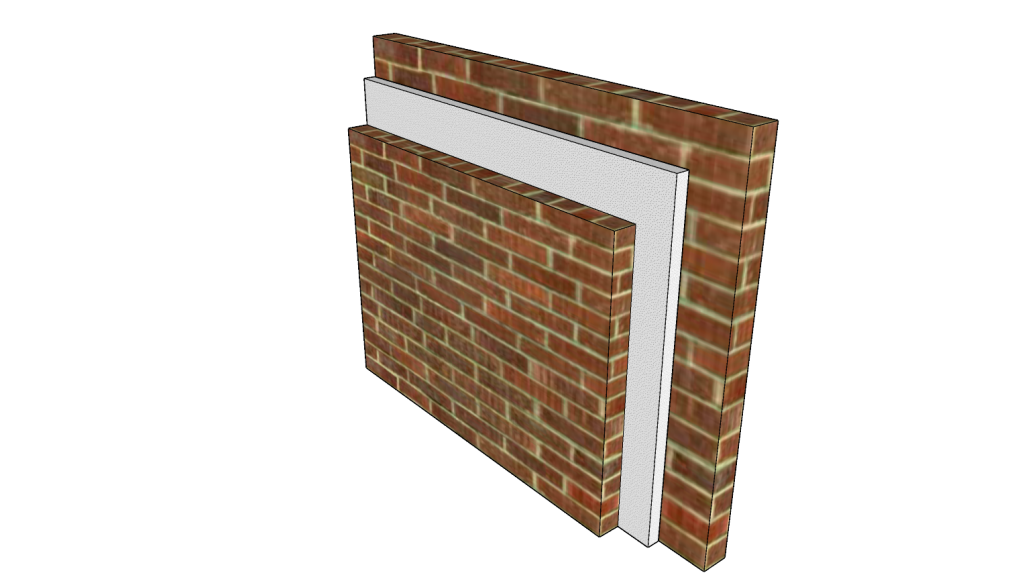

1 – bestaande spouwmuur isoleren:

Je zult het moeten doen met de aanwezige spouwbreedte van de bestaande spouwmuur! Als die nog niet geïsoleerd is – helemaal leeg is – kun je maximaal de aanwezige spouwbreedte als isolatiepakket kunnen voorzien. Dat kan variëren tussen 40 en 70 mm.
Er zijn enkele voorwaarden waaraan de spouw en de muur (het binnen- en buitenblad) moeten voldoen.
Het na-isoleren van een een spouwmuur is nog altijd een van de goedkoopste en effectiefste manieren om het energieverlies door deze gevelmuren te beperken. Maar de prestatie van een 40 of 70 mm dikte isolatiepakket in de spouw is en blijft beperkt.

Wat zijn de prestaties van een na-geïsoleerde spouwmuur en hoeveel energie bespaart een geïsoleerde spouw?

Klik hier op:
1 – bestaande spouwmuur isoleren


voorzetwand tegen geïsoleerde spouwmuur; voorzetwand uit regels en stijlen

2 – isoleren met voorzetwanden

Met een voorzetwand plaatsen we een extra en goed isolerende wand vóór een bestaande gevelmuur, om de warmtedoorgang door deze gevelmuur te verminderen.
Dat kan in principe aan zowel de buitenzijde als aan de binnenzijde van de gevelmuur.

Alhoewel een voorzetwand aan de buitenzijde vaak een verfraaiing, een esthetische, verbetering van de gevel is, is dat niet in alle situaties toegestaan. (en daarmee vergunningplichtig).

Plaatsen we die voorzetwand aan de binnenzijde, dan kost dat (woon-)ruimte: al gauw 10 tot 25 centimeter.

Maar vaak is een voorzetwand de enige oplossing om het warmteverlies zover terug te dringen.
Toepassing c.q.een economisch rendabele en installatie van een verwarming met een warmtepomp vereist nu eenmaal een  heel goed geïsoleerde woning.
Daarvoor mag namelijk de warmtedoorgang Uc niet veel groter zijn dan 0,15 W/m2K of anders benaderd:  de bijbehorende warmteweerstand Rc mag niet veel kleiner dan 6,5 m2K/W zijn.

Maar ook al ga je nu nog niet voor een warmtepomp, dan wil je de energiebehoefte ook nu al zoveel mogelijk terugdringen!
Dat kan met een voorzetwand.


Maar investeer in een hoog presterende voorzetwand als er tussen nu en 2050 toch alsnog een warmtepomp geplaatst zal worden.

In de volgende omschrijvingen proberen we de opbouw van een voorzetwand in verschillende uitvoeringen te verduidelijken.
Ook hebben we verschillende constructies doorgerekend om aan te geven welke prestaties en welke energiebesparing bereikt kan worden.

(KLIK hier voor meer toelichting op het thema voorzetwanden)

Kijk welke voorzetwand, verschillen in opbouw en isolatiedikte, mogelijk zijn en welke prestaties (warmteweerstand Rc, warmtedoorgang Uc en besparingen) daarmee bereikt kunnen worden:

voorzetwand-binnen: …………. zie constructies 2.1 t/m 2.5 hieronder

voorzetwand-buiten: ………….. zie constructie 2.6 hieronder




voorzetwand zonder extra isolatie - met leidingspouw

2.1 – voorzetwand aan de binnenzijde van een spouwmuur:

De voorzetwand bestaat uit een (hier: houten) raamwerk, dat tussen de stijlen (staanders) gevuld is met isolatieplaten.
Het raamwerk en de isolatie worden afgedekt met een dampremmende folie en afgetimmerd met een spaanplaat of OSB-plaat en een gipsplaat.
De afwerking op de gipsplaat is vaak een spuitpleister.

De 2-laagse aftimmering maakt een snelle en stevige bevestiging van de gipsplaat.
Door de spaanplaat resp. OSB-plaat achter de gipsplaat kunnen kasten, planken, installaties, etc. veilig en gemakkelijk aan deze voorzetwand bevestigd worden.

Wat is de opbouw van een dergelijke voorzetwand en welke warmteweerstand en energiebesparing kan bereikt worden?

klik hier op
2.1 -voorzetwand op spouwmuur


2.2 – voorzetwand aan de binnenzijde van een spouwmuur / met leidingspouw:

In principe treft u hier dezelfde voorzetwand(en) aan als hierboven onder 2.1, maar hier met een extra leidingspouw achter de OSB of spaanplaat (en gipsplaat).
In de leidingspouw is, zoals de naam al aangeeft, ruimte voor leidingen en contactdozen voor schakelaars en lichtpunt-aansluitingen.

Voor meer info over deze voorzetwand en de bijbehorende prestatietabellen klik hier :
2.2 -Voorzetwand met leidingspouw
